XT211 HAN – Home Assistant Integration

Čtení dat z elektroměru Sagemcom XT211 / Relay box (ČEZ Distribuce) přes RS485-to-Ethernet převodník do Home Assistantu.

Tahle integrace čte push data z HAN / RS485 rozhraní elektroměru přes TCP server na převodníku.

Jak to funguje

XT211 / Relay box
   └── RJ12 HAN port (RS485, 9600 Bd)
          └── RS485 → Ethernet převodník
                 └── TCP server na LAN
                        └── Home Assistant

• Elektroměr posílá jednosměrná DLMS/COSEM data z elektroměru k zákazníkovi rychlostí 9600 Bd a podle dokumentace ČEZ se push zprávy předávají 1× za 60 s.
• Rozhraní je vyvedené na konektoru RJ12, kde je Data A na pinu 3, Data B na pinu 4 a GND na pinu 6.
• Dokumentace také uvádí sadu OBIS kódů pro HAN rozhraní.

Ověřený hardware

• PUSR USR-USR-DR134 (https://www.pusr.com/products/Lipstick-Size-Serial-Device-Server.html)
• Předpokládám, že bude fungovat každý RS485-TCP převodník

Instalace přes HACS

1. Otevři HACS → Integrace → Vlastní repozitáře.
2. Přidej URL tohoto repozitáře jako typ Integration (https://github.com/nero150/CEZ_rele_box).
3. Nainstaluj integraci XT211 HAN.
4. Restartuj Home Assistant.
5. V Nastavení → Zařízení a služby přidej integraci XT211 HAN.

Nastavení převodníku

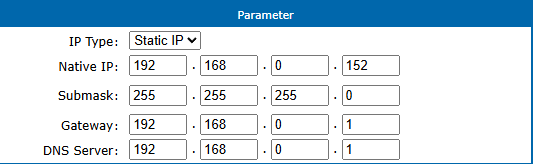

1. Síťové nastavení

Použité nastavení na funkční sestavě:

• IP Type: Static IP
• Native IP: 192.168.0.152
• Submask: 255.255.255.0
• Gateway: 192.168.0.1
• DNS Server: 192.168.0.1

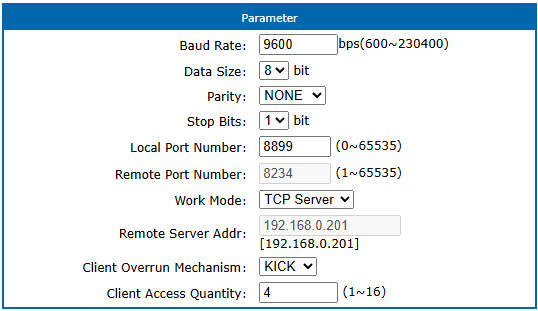

2. Sériové / TCP nastavení

Použité nastavení na funkční sestavě:

• Baud Rate: 9600
• Data Size: 8
• Parity: NONE
• Stop Bits: 1
• Local Port Number: 8899
• Work Mode: TCP Server
• Client Overrun Mechanism: KICK
• Client Access Quantity: 4

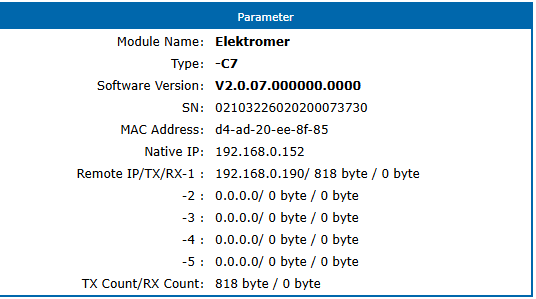

3. Kontrola, že převodník opravdu posílá data

Na stavové stránce převodníku je vidět aktivní klient a počitadlo TX/RX Count. Pokud roste TX počet bajtů, převodník normálně odesílá data z elektroměru do sítě. Na ukázce níže je vidět připojený klient 192.168.0.190 a narůstající TX Count, zatímco RX zůstává nulové. To odpovídá jednosměrnému provozu elektroměr → zákazník, který je uvedený i v dokumentaci ČEZ.

Zapojení RJ12 / RS485

Podle dokumentace ČEZ je konektor RJ12 zapojen takto:

• pin 3 = Data A
• pin 4 = Data B
• pin 6 = Shield / GND nebo Data GND

Co integrace reálně čte

Na reálně otestované sestavě se z XT211 / Relay boxu četou tyto hodnoty:

• dodávka energie celkem
• spotřeba energie celkem
• spotřeba energie T1
• spotřeba energie T2
• okamžitý příkon odběru celkem
• okamžitý příkon odběru L1, L2, L3
• okamžitý výkon dodávky celkem
• okamžitý výkon dodávky L1, L2, L3
• limiter
• stav odpojovače
• stav relé R1 až R4
• aktuální tarif
• výrobní číslo elektroměru

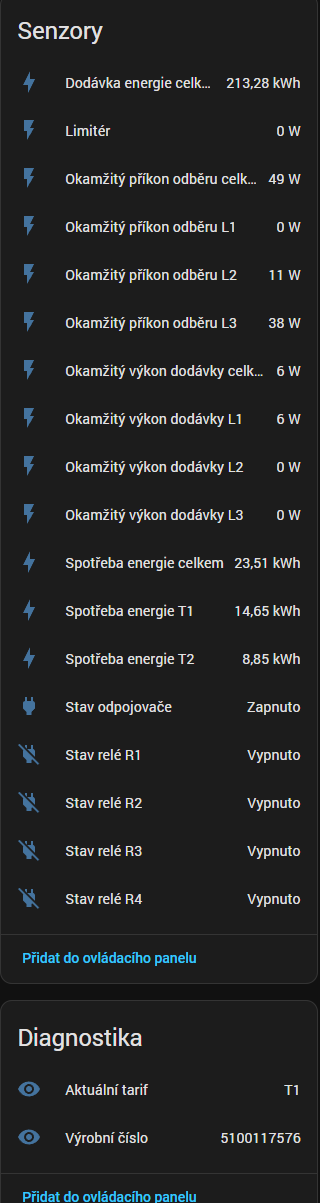

Dostupné entity

Výkon (W)

• Limiter — 0-0:17.0.0.255
• Okamžitý příkon odběru celkem — 1-0:1.7.0.255
• Okamžitý příkon odběru L1 — 1-0:21.7.0.255
• Okamžitý příkon odběru L2 — 1-0:41.7.0.255
• Okamžitý příkon odběru L3 — 1-0:61.7.0.255
• Okamžitý výkon dodávky celkem — 1-0:2.7.0.255
• Okamžitý výkon dodávky L1 — 1-0:22.7.0.255
• Okamžitý výkon dodávky L2 — 1-0:42.7.0.255
• Okamžitý výkon dodávky L3 — 1-0:62.7.0.255

Energie (kWh)

• Spotřeba energie celkem — 1-0:1.8.0.255
• Spotřeba energie T1 — 1-0:1.8.1.255
• Spotřeba energie T2 — 1-0:1.8.2.255
• Spotřeba energie T3 — 1-0:1.8.3.255 pokud ji elektroměr posílá
• Spotřeba energie T4 — 1-0:1.8.4.255 pokud ji elektroměr posílá
• Dodávka energie celkem — 1-0:2.8.0.255 pokud ji elektroměr posílá

Binární senzory

• Stav odpojovače — 0-0:96.3.10.255
• Stav relé R1 — 0-1:96.3.10.255
• Stav relé R2 — 0-2:96.3.10.255
• Stav relé R3 — 0-3:96.3.10.255
• Stav relé R4 — 0-4:96.3.10.255

Diagnostika

• Aktuální tarif — 0-0:96.14.0.255
• Výrobní číslo — 0-0:96.1.1.255

Debug logování

Do configuration.yaml:

logger:
  default: warning
  logs:
    custom_components.xt211_han: debug

V logu pak uvidíš:

• příjem TCP dat
• složení rámců ze streamu
• parsed OBIS objekty
• aktualizaci coordinatoru

Podklady v repozitáři

• docs/pdfs/cez_rs485_han_interface.pdf
• docs/pdfs/cez_obis_codes_han_2025-02-01.pdf

Poděkování

• Děkuji za inspiraci: https://github.com/Tomer27cz/xt211

Licence

MIT
